การควบคุมอุณหภูมิที่มีประสิทธิภาพ
เทคโนโลยีการระบายความร้อนของเหลวช่วยให้ระบบการจัดเก็บพลังงานเชิงพาณิชย์สามารถควบคุมอุณหภูมิของแบตเตอรี่ได้อย่างแม่นยำดังนั้นจึงหลีกเลี่ยงผลกระทบของความร้อนสูงเกินไปหรือการลดความร้อนมากเกินไปการปรับปรุงวงจรอายุการใช้งานแบตเตอรี่และสร้างความมั่นใจในการปรับปรุงประสิทธิภาพการชาร์จและการปลดปล่อยให้แน่ใจว่าความแตกต่างของอุณหภูมิแบตเตอรี่จะถูกเก็บไว้ภายใน 3 องศา
การป้องกันความปลอดภัยที่ครอบคลุม
ผ่านการตรวจสอบฉนวนกันความร้อนสามครั้งและการออกแบบที่ป้องกันการระเบิดความเสี่ยงด้านความปลอดภัยของระบบแบตเตอรี่จะลดลงในระดับที่ยิ่งใหญ่ที่สุดเพื่อให้มั่นใจถึงความเสถียรในระยะยาวของระบบจัดเก็บพลังงานเชิงพาณิชย์ในสภาพแวดล้อมที่แตกต่างกันและการป้องกันอัคคีภัยของระบบสามารถรองรับการทำงานในสภาพแวดล้อมที่อุณหภูมิสูงถึง 800 องศา
การป้องกันอัจฉริยะ
ระบบการจัดเก็บพลังงานเชิงพาณิชย์มีฟังก์ชั่นการป้องกันอัจฉริยะซึ่งสามารถตรวจสอบสถานะการทำงานของชุดแบตเตอรี่แบบเรียลไทม์ครอบคลุมฟังก์ชั่นการป้องกันที่หลากหลายเช่นแรงดันไฟฟ้าเกินแรงดันต่ำเกินไปกระแสไฟฟ้าและเกินอุณหภูมิ ด้วยการเตือนภัยอัตโนมัติและอุปกรณ์ดับเพลิงสเปรย์ร้อนมาตรการป้องกันสามารถดำเนินการได้อย่างรวดเร็วเมื่อแบตเตอรี่มีความผิดปกติและเวลาตอบสนองน้อยกว่า 0. 5 มิลลิวินาทีซึ่งปรับปรุงความเร็วในการตอบสนองและความปลอดภัยของระบบอย่างมาก
ระบบจัดเก็บพลังงานมีฟังก์ชั่นการป้องกันอัตโนมัตินำเสนอเวลาตอบสนองที่รวดเร็วและการสุ่มตัวอย่างข้อมูลที่มีความแม่นยำสูง มันมีชุดคุณสมบัติการป้องกันที่ครอบคลุมเพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยและปลอดภัย:
แรงดันไฟฟ้าเกินและการป้องกันแรงดันต่ำสำหรับทั้งชุดแบตเตอรี่ทั้งหมดและเซลล์แต่ละเซลล์
การป้องกันการชาร์จ\/การปล่อยกระแสเกิน
ประจุและปล่อยการป้องกันอุณหภูมิมากเกินไป
การป้องกันการลัดวงจรและการรวมอุปกรณ์ดับเพลิงสเปรย์ร้อนที่กำหนดเองใหม่
การชาร์จและการปลดปล่อยที่เชื่อถือได้
การใช้เทคโนโลยีแบตเตอรี่ลิเธียมเหล็กฟอสเฟต (LIFEPO₄) ระบบรองรับการชาร์จและการปลดปล่อยที่มีประสิทธิภาพสูงและมีความเสถียรสูง เคมีแบตเตอรี่นี้ช่วยให้มั่นใจได้ว่าจะมีอายุการใช้งานรอบระยะยาวเสถียรภาพทางความร้อนสูงและความน่าเชื่อถือที่ยอดเยี่ยมในสภาพแวดล้อมที่ต้องการ
โหมดการป้องกันการป้องกัน
เมื่อแบตเตอรี่แพ็คหรือแต่ละเซลล์เข้าสู่สถานะการป้องกันที่สูงเกินไประบบจัดเก็บพลังงานจะรีเซ็ตสัญญาณเตือนโดยอัตโนมัติเมื่อแรงดันไฟฟ้ากลับคืนสู่ค่ารีเซ็ตที่กำหนด กลไกนี้ช่วยให้มั่นใจได้ว่าการกู้คืนระบบที่ราบรื่นและลดการแทรกแซงด้วยตนเอง
ฟังก์ชั่นการทำให้เท่าเทียมกัน
ระบบจัดเก็บพลังงานมีการควบคุมการปรับสมดุลแรงดันไฟฟ้าข้ามเซลล์แบตเตอรี่ มันใช้วิธีการปรับสมดุลการถ่ายโอนพลังงาน (สงวนไว้) เพื่อรักษาแรงดันไฟฟ้าของเซลล์ที่สอดคล้องกันซึ่งจะช่วยปรับปรุงประสิทธิภาพและอายุการใช้งานของระบบแบตเตอรี่
ฟังก์ชั่นการสื่อสาร
ระบบจัดเก็บพลังงานรองรับพอร์ตแบบครบวงจรสำหรับการชาร์จและการปลดปล่อยซึ่งจัดการกระแสไฟฟ้าสูงถึง 140A มันมาพร้อมกับอินเทอร์เฟซการสื่อสาร 485\/CAN ทำให้สามารถรวมเข้ากับระบบการตรวจสอบได้อย่างราบรื่นและอำนวยความสะดวกในการควบคุมระยะไกลและการวินิจฉัย
ตัวบ่งชี้ทางเทคนิคประสิทธิภาพ
ระบบจัดเก็บพลังงานระบายความร้อนด้วยของเหลว LVWO ใช้โซลูชันการจัดการความร้อนที่ระบายความร้อนด้วยของเหลวด้วยความจุเล็กน้อยที่ 215kWh และกำลังขับ 100kW; ประกอบด้วยชุดแบตเตอรี่ 3 153.6V280AH ลิเธียมไอออนฟอสเฟตโดยใช้เซลล์ไอออนไอออนลิเธียมฟอสเฟตที่ได้รับการรับรองเช่นเดียวกับระบบการจัดการแบตเตอรี่ BMS 1 ชุดระบบการจัดการพลังงาน EMS 1 ชุดชุดการป้องกันแรงดันสูง 1 ชุด

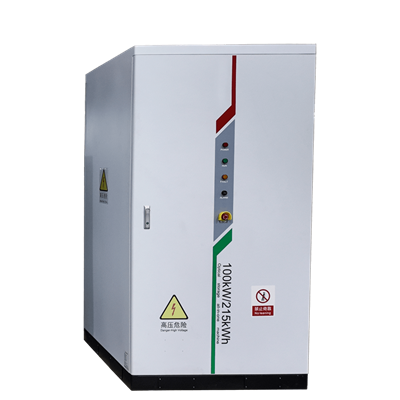

ระบบจัดเก็บพลังงานความเย็นของเหลว 100kW\/215kWh
การออกแบบแบบแยกส่วนโซลูชั่นการรวมอัจฉริยะและมีประสิทธิภาพ
การวาดภาพผลิตภัณฑ์
รายการกำหนดค่า 100kW\/215KWh
| เลขที่ | ชื่อ | ข้อกำหนด | ปริมาณ | หน่วย |
| 1 | ระบบจัดเก็บพลังงาน | 100kW\/215KWh | 1 | ชุด |
| 1.1 | โมดูลแบตเตอรี่ | 280-1 p48s 43.008kwh | 5 | ชุด |
| 1.2 | กล่องแรงดันสูง | กล่องแรงดันไฟฟ้าสูง 768V | 1 | ชุด |
| 1.3 | เซลล์ | 3.2V280AH | 240 | พีซี |
| 1.4 | ระบบการจัดการความร้อน | หน่วยระบายความร้อนของเหลว 8 กิโลวัตต์ | 1 | ชุด |
| 1.5 | ระบบดับเพลิง | ไฟ perfluorohexanone ระบบดับ |
1 | ชุด |
| 1.6 | BMS | 1 อาจารย์, 5 ใต้ | 1 | ชุด |
| 1.7 | EMS | ระบบการจัดการพลังงาน | 1 | ชุด |
| 1.8 | พีซี | 100kW | 1 | ชุด |
| 1.9 | ห้องโดยสาร | ไม่ได้มาตรฐาน | 1 | ชุด |
| 1.10 | สายเคเบิล | / | 1 | ชุด |
| 1.11 | อุปกรณ์เสริมอื่น ๆ | แสงไฟเบรกเกอร์ไฟกระชากไฟสวิตช์ไฟ ฯลฯ | 1 | ชุด |
| 1.12 | STS | stsz\/4 0 0kva0.4kv | 1 | ชุด |
ข้อกำหนดทางเทคนิค
| เลขที่ | รายการ | พารามิเตอร์ | หมายเหตุ | |
| 1 | แรงดันไฟฟ้า | 153.6V | 48 S | |
| 2 | ช่วงแรงดันไฟฟ้าของแบตเตอรี่ | 134.4-172.8V | ตามเซลล์เดียว 2.8V -3. 6V | |
| 3 | กำลังการผลิต | 280AH | ||
| 4 | พลังงานทั้งหมด | 43.008KWH | ||
| 5 | การเชื่อมต่อแบบขนานแบบขนาน | 48 ซีรีส์ 1 ขนาน | ||
| 6 | ช่วง SOC | 20%-100% | ||
| 7 | ประสิทธิภาพการชาร์จและการปลดปล่อย | มากกว่าหรือเท่ากับ 95% | ||
| 8 | กระแสการชาร์จอย่างต่อเนื่องสูงสุด (a) | 280 | ||
| 9 | การป้องกันกระแสเกิน (a) | 300 | ||
| 10 | กระแสการปล่อยอย่างต่อเนื่องสูงสุด (a) | 280 | ||
| 11 | น้ำหนักรวม | 275 กิโลกรัม (การประมาณ) | ||
| 12 | ความชื้นสัมพัทธ์โดยรอบ | 10%-90% | ||
| 13 | มาตรฐานการป้องกันน้ำและฝุ่น | IP55 | ||
| 14 | การชาร์จระบบแบตเตอรี่และ | การชาร์จและการปลดปล่อย -20 องศา -60 องศา | ||
| ปล่อยอุณหภูมิแวดล้อมโดยรอบ | ||||
พารามิเตอร์ระบบจัดเก็บพลังงาน
| เลขที่ | รายการ | พารามิเตอร์ | หมายเหตุ | |
| 1 | แรงดันไฟฟ้า | 768V | 240 S | |
| 2 | ช่วงแรงดันไฟฟ้าของแบตเตอรี่ | 672-864V | เซลล์เดียว | |
| 2.8V-3.6V | ||||
| 3 | กำลังการผลิต | 280AH | ||
| 4 | พลังงานทั้งหมด | 215.04kWh | ||
| 5 | การเชื่อมต่อแบบขนานแบบขนาน | 240S1P | ||
| 6 | จำนวนกล่องแบตเตอรี่ | 5 | ||
| 7 | อินเวอร์เตอร์ | 100kW | ||
| 8 | วงจรชีวิต | มากกว่า 6,000 ครั้ง (0. 2C รอบ, อุณหภูมิห้อง, อัตราการรักษาความจุ: 80%) |
||
| 9 | อุณหภูมิในการทำงาน | อุณหภูมิการชาร์จ | 0 องศา ~ 60 องศา | |
| อุณหภูมิคายประจุ | -20 องศา ~ 60 องศา | |||
| 10 | กำลังชาร์จสูงสุด | 100kW | ||
| 11 | กำลังการปลดปล่อยสูงสุด | 100kW | ||
| 12 | ความถี่ที่ได้รับการจัดอันดับ | 50\/60Hz | ||
| 13 | กำลังขับสูงสุด | 110kW | ||
| 14 | ค่าสินค้าที่จัดส่ง | 30% -50% การส่งพลังงาน | ||
| 15 | วิธีการสื่อสาร | สามารถ 0\/rs485 | ||
| 16 | ขนาดห้องโดยสาร | 11850*1390*2190 มม. | ||
| 17 | อันดับแบตเตอรี่กันน้ำ | IP55 | ||
| 18 | น้ำหนักกล่องแบตเตอรี่ | 2.3 ตัน (การประมาณ) | ||
| 19 | วัสดุบรรจุภัณฑ์ | พาเลทไม้ | ||
แผนภาพหลักการทำงานของระบบจัดเก็บพลังงาน
 |
+
